Introduction

Ce projet a pour but de développer un système d'arrosage automatique. Le but est simple : pouvoir réaliser un suivi des plantes rapidement depuis un site Web. Les fonctionnalités majeures de ce projet et ce que devra réaliser notre application sera :

• Consulter la liste des plantes de notre domicile
• Consulter le détail d'un:e plante
• Arroser ses plantes automatiquement
  • en fonction du taux d'humidité
  • en puisant dans une source d'eau
• Arroser ses plantes manuellement
  • depuis l'interface, sur chaque plante

Pour tout ce qui est arrosage, il y a une vérification du taux de remplissage de la source d'eau pour voir si elle est suffisante

Phase 1: Conception initiale

Durant la première séance, on a réalisé un brainstorming initial :

La maquette et quelques interactions avec le client

Schéma d'interaction client-serveur initial

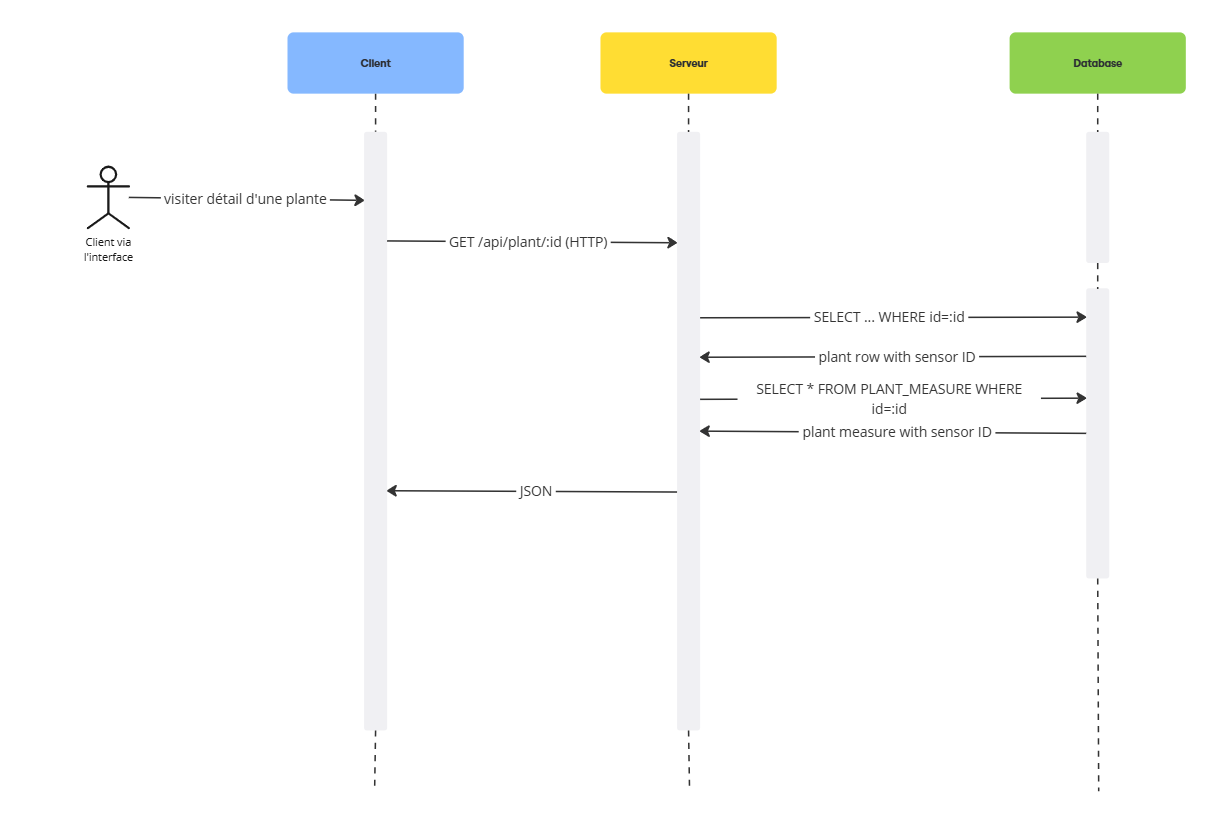

Détail d'une plante

Pour récupérer le détail de plante et les mesures associées, on va tout d'abord récupérer les données de la plante associée sur la base de données. On récupère également les mesures les plus récentes associées à la plantes.

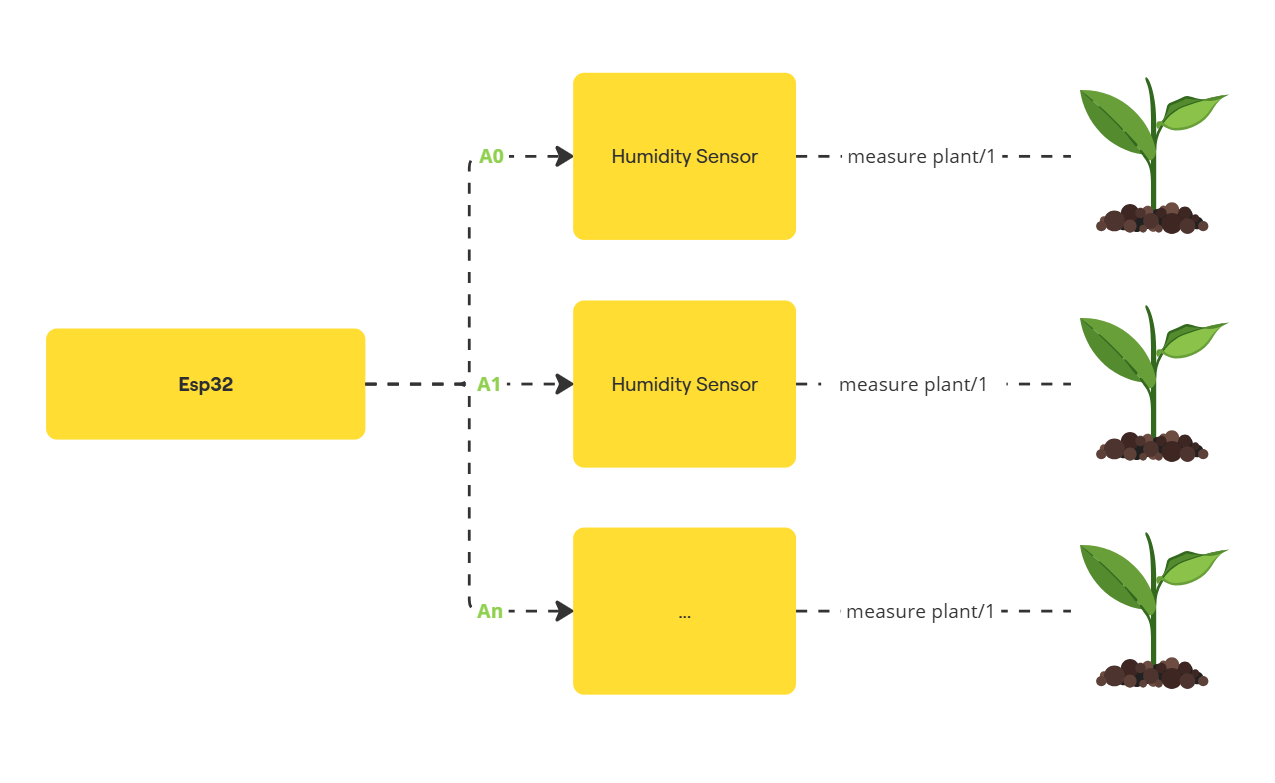

Comment on a associé les capteurs aux plantes ?

En base de données, on stocke dans une table l'association entre les plantes et les capteurs reliées au pot.

Conception finale

Durant l'avancée du projet, on a revu un certain nombre de choix qu'on pensait faire au début grâce à l'avancée qu'on faisait via le développement du projet. Voici ci-dessous tous les choix que l'on a fait.

ESP32 et plantes

Initialement on avait décidé d'avoir un ESP32 pour plusieurs plantes. En pratique, ça s'est avéré trop compliqué et on a décidé d'associer un ESP32 a une plante uniquement avec tous les capteurs relatifs à cette plante

Communication entre l'ESP32 et le serveur

Pour la communication entre le serveur et l'ESP32, on a finalement décidé d'utiliser une WebSocket. En effet, on a été contraint de choisir un protocole de substitution à HTTP car le serveur doit communiquer en envoyant des paquets réseaux aux ESP32 synchronisés. Le problème auquel on a fait face est qu'HTTP avec TCP/IP, une fois un message envoyé, on ferme la connexion entre l'émetteur et le récepteur. En plus, on s'est dit que l'ESP32 ne pouvait pas être dans le même sous-réseau que le serveur web qui gère un ensemble de clients. Comment le serveur peut-il alors contacter une ESP-32 en ne connaissant pas son adresse IP ?

Pour trouver la solution à ce problème, on a tout de suite pensé à des protocoles orientées "Publish-Subscribre".

On a hésité entre MQTT et les WebSocket. Par soucis de temps et de montée en compétence, on a décidé de mettre en place la communication via WebSocket même si MQTT est quand même beaucoup plus couramment utilisé dans le monde de l'IOT.

La communication entre un ESP32 et le serveur est donc un canal bi-directionnelle où les 2 entités peuvent publier des messages.

Voici ci-dessous un diagramme de séquence pour montrer la connexion d'un ESP32 au serveur :

L'ESP32 demande au serveur la mise en place d'une communication en WebSocket, la connexion s'établie. L'ESP32 envoie son code privée et le serveur vérifie si l'ESP32 est déjà associée ou non à une plante en vérifiant en base de données si une plante possède cette clé privée. La clé privée peut être l'adresse MAC du microcontrôleur par exemple. Si l'ESP32 est bien associée à une plante, le serveur confirme la connexion et la valide avec l'ID de la plante associée à l'ESP32. L'ESP32 commence alors l'envoie de données (température et humidité de la pièce, humidité de la plante).

Si l'ESP32 n'est associée à aucune plante, on stocke la session et la clé privée dans une table de demande d'association. La communication est alors en attente tant qu'une plante avec la clé privée envoyée n'est pas ajoutée en base de données.

Association de l'ESP32 à une plante

Envoie des données des capteurs d'une plante via l'ESP32

Pour la lecture des données des capteurs, on utilise une tâche sur le noyau FreeRTOS de l'ESP32. On en a une autre pour la gestion de la réception de message et de la pompe. On reçoit sur le serveur par intervalle régulier les données d'une plante qu'on sauvegarde en base de données.

@startuml participant ESP32 participant FreeRTOS participant WebSocket participant Serveur_SpringBoot participant DB

FreeRTOS ->> ESP32: Lire les capteurs (airHumidity, airTemperature, soilHumidity) ESP32 ->> WebSocket: Envoi JSON (plantId, airHumidity, airTemperature, soilHumidity) WebSocket ->> Serveur_SpringBoot: Réception et désérialisation en un type spécifique Serveur_SpringBoot ->> DB: Sauvegarde de la mesure DB -->> Serveur_SpringBoot: Confirmation @enduml

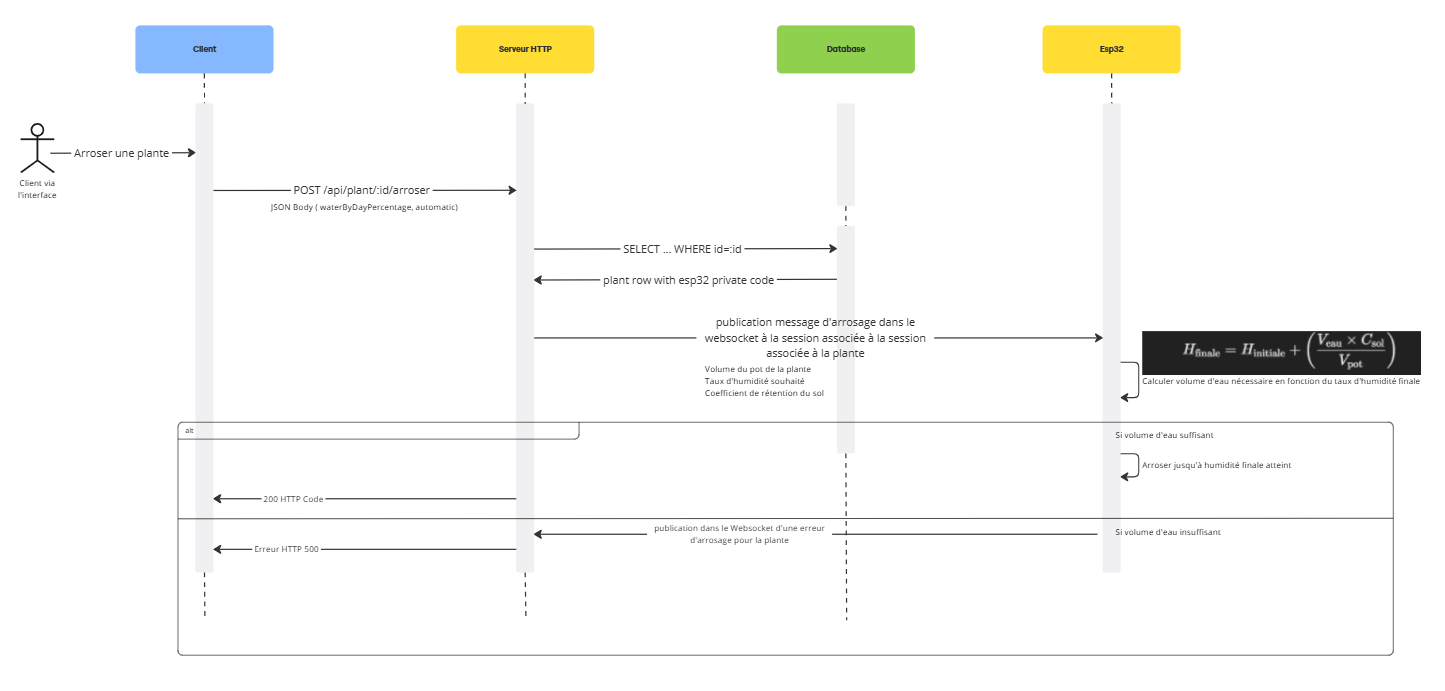

Arrosage manuel d'une plante

L'arrosage d'une plante se fait depuis le serveur vers l'ESP32. L'ESP32 est associé à une plante. Lorsque l'utilisateur demande d'arroser tel plante, on reçoit l'ID de la plante que l'utilisateur à demander d'arroser. Avec cette ID, on récupère en base de données la clé privée de l'ESP32 associée à la plante. Dans la liste des sessions ouvertes entre les ESP32 et le serveur, on peut donc retrouver celle qui correspond à la plante en question et sa clé privée. On envoie ensuite un message dans le canal de la WebSocket vers l'ESP32 associée en envoyant les données: le volume du pot de la plante, le taux d'humidité souhaité et le coefficient de rétention du sol. Côté ESP32, le volume d'eau nécessaire et alors calculer en prenant en compte l'humidité courante mesurée via le capteur d'humidité plongée dans la terre.

Suppression d'une plante

Pour la suppression d'une plante, on envoie à l'ESP32 associé à la plante via le canal de communication un message de désassociation pour l'arrêt de l'envoie de données des capteurs. On la supprime après de la base de données.

Liste de nos plantes

Pour la liste de nos plantes, on récupère toutes les plantes de l'utilisateur couramment authentifié. On a une table d'association en SQL entre les utilisateurs et les plantes. On fait donc une jointure entre ces 2 tables, en prenant uniquement les plantes dont l'utilisateur a un ID similaire à celui couramment authentifié.

Détail d'une plante

Pour le détail d'une de mes plantes, on vérifie que la plante demandée est bien celle de l'utilisateur couramment authentifié. Si oui, on la récupère et on va récupérer les mesures les plus récentes associées à cette plante.

Authentification

Pour l'authentification, on a décidé de le faire par jeton JWT. Le jeton JWT est généré par le serveur si un utilisateur le demande et que son couple identifiant/mot de passe existe bien en base de données. Ce jeton est ensuite joint à chaque requête afin que le serveur connaisse l'identité du client et sache à quelles données il a accès

@startuml title Authentification via cryptographie asymétrique

actor Utilisateur participant Serveur participant DB

Utilisateur -> Serveur: Envoi identifiant / mot de passe Serveur -> DB: Vérification de l'existence de l'utilisateur alt Utilisateur connu DB -> Serveur: OK Serveur -> Serveur: Génère JWT (valide X temps) Serveur -> Utilisateur: Retourne JWT else Utilisateur inconnu DB -> Serveur: Aucun résultat Serveur -> Utilisateur: Erreur HTTP @enduml

Organisation du projet

Difficultés rencontrées

Durant notre projet, nous avons eu quelques problèmes que nous avons essayé de résoudre rapidement.

Echanges des données entre l'ESP et le serveur

Sur le papier, nous voulions utiliser des requêtes MQTT. Ce protocole est basé sur TCPIP et est un protocole privilégié pour une communication machine vers machine. Nous nous étions orientées sur cette idée, car c'est un protocole simple et adapté au réseau sans fil.

Le problème est au niveau de la réalisation, nous n'avions pas le temps à deux de développer un serveur MQTT. C'est donc par souci temporel qu'on s'est dirigé vers des WebSockets.

Plusieurs plantes

Nous voulions gérer plusieurs plantes comme mentionner un peu plus tôt. Dans notre tête, nous nous étions simplement dit qu'il suffisait de rajouter un capteur dans un autre pot de plante et tout fonctionnerait parfaitement. Sauf qu'en réalité cela nécessiterai d'avoir plusieurs tuyaux pour arroser les différentes plantes et au vu de notre équipement actuel et de la charge de travail que nous avions, nous avons décidé de partir du principe que chaque pot serait connecté à un autre ESP. Cela nous permet de ne pas changer notre code et en plus est plus cohérent par rapport à la réalité. Lorsqu'on achète une lampe connectée par exemple, celle-ci est directement connectée à un microprocesseur.

Authentification

Pour l'authentification, on est partie sur un système relativement simple, via l'utilisation du protocole JWT. On fonctionne avec un cookie et la possibilité de connecté l'utilisateur et de garder ce cookie en cache dans notre navigateur. On a donc empêché l'accès à certaines requêtes de notre serveur et on a fait la même chose côté client. Pour faire simple, l'utilisateur non connecté avait accès qu'a la page d'ajout de plante.

En vérité, cela est faux, il fallait qu'on autorise l'accès aux URL de connexion côté backend. Logique, si on ne permet pas à l'utilisateur de s'authentifier, il ne pourra rien faire.

Lorsqu'on a implémenté cette autorisation, des erreurs Cors-Origin sont apparues et on a pris pas mal de temps pour réajuster le code afin de résoudre le problème.

C'était simplement un problème hiérarchique si on empêche la route parente, on ne peut accéder à la route enfant. On a donc corrigé ce problème et tout a fonctionné.

Effectués nos tests

Quand on voulait tester notre code on était ultra dépendant du serveur de l'ESP. On doit connecter l'ESP dans le même réseau que notre serveur. A chaque fois qu'on rajoutait une fonctionnalité sur notre backend qui interagissait avec plusieurs éléments de l'ESP, on devait attendre que l'autre finisse ce qu'il avait à faire avec l'ESP pour ensuite connecter le bon appareil à l'ESP.

Probleme du capteur de niveau d'eau

Pour utiliser notre pompe et pour s'assurer qu'on puisse délivrer à la plante le bon niveau d'eau. On doit s'assurer que notre réservoir d'eau contient assez d'eau pour l'arrosage adéquat.

Le problème qu'on a, c'est qu'actuellement, on communique avec le serveur de façon plutôt simple. C'est tout le temps unidirectionnel, c'est soit on récupère les valeurs du capteur sois on ordonne à l'ESP de faire une action.

On est bloqué par la structure en Web Socket et on devra trouver un moyen pour que quand le server envoie "arroser" --- "ESP"

L'ESP regarde s'il a assez d'eau pour arroser les plantes puis dans le cas contraire envoie une alerte/message d'erreur au serveur. Cela veut dire que le serveur doit s'attendre à avoir une réponse de la part de l'ESP ce qui nous complique la tâche au vu de la structure du réseau.

Ressenti Personnel

Ce projet d’arroseur automatique de plantes a été une super expérience. Cela nous a permis de découvrir toutes les étapes d’un projet, du début à la fin.

Nous avons utilisé des outils comme Spring Boot, React JS et un ESP32, ce qui nous a permis de mélanger logiciel et matériel. C’était parfois un défi de tout faire fonctionner ensemble, mais on a réussi en travaillant en équipe.

Ce projet nous a non seulement appris de nouvelles compétences techniques, mais aussi montré l’importance de la collaboration. On a vraiment apprécié échanger des idées et avancer ensemble. C’était une expérience enrichissante et motivante pour tous les deux !

Conclusion

Ce projet d’arrosage automatique de plantes a été une expérience enrichissante. Il nous a permis de combiner logiciel et matériel, de résoudre des problèmes concrets et d’apprendre à gérer un projet de bout en bout.

Nous avons rencontré des défis techniques, comme la communication entre l’ESP32 et le serveur, ou l’organisation des capteurs, mais nous avons réussi à les surmonter en réfléchissant ensemble et en travaillant en équipe.

Ce projet nous a appris à collaborer efficacement et à mieux comprendre les interactions entre hardware et software. Nous sommes fiers du travail accompli et cette expérience nous donne envie de continuer à explorer d’autres projets techniques

Annexe

Schéma des connection de notre ESP 32 (avec un mmodèle arduino car le site proposait pas le modèle ESP 32)
